コンデンサが・・・ 投稿者:ぃっ吉 投稿日:2006/01/29(Sun) 23:43 No.213

初めまして(=゜ω゜)ノ

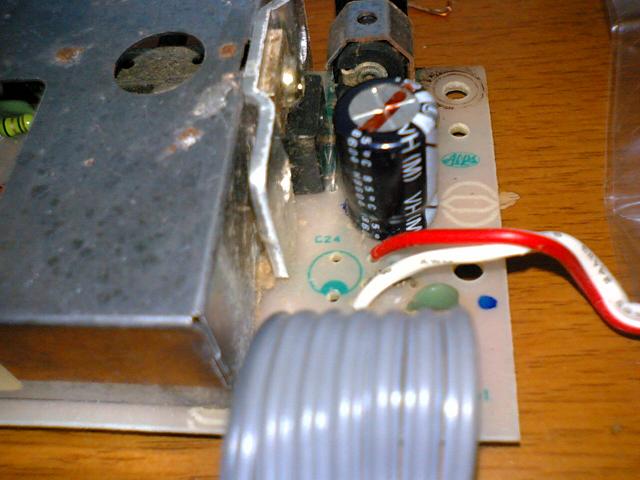

親戚の子供に違うACアダプタ-を挿されてしまい電源内部のC24の部分のコンデンサが飛んでしまいました(T.T)
電気系統に詳しくないのでコンデンサの種類など分かる訳も無く困ってました・・・(;゜−゜)
どなたか同じ部分の画像。。。もしくはコンデンサの種類等を教えて下さい。。。m(_ _)m

投稿者  暗証キー


番号 研究員T - 2006/01/29(Sun) 23:50 No.214

C24は部品の整理番号みたいな物ですからコンデンサの種類は特定出来ませんよ。
C24の場所に付いていたコンデンサは恐らく破裂したのだと思いますが安全弁から吹いている物と思いますので
コンデンサの外装フィルムに書かれた容量と電圧が判れば同等品を買う事もできます。
ぼろぼろになっていたとしてもC24の場所についていたコンデンサの画像があれば良いのですが・・・
取って有りますでしょうか?

投稿者  暗証キー


Re: コンデンサが・・・ ぃっ吉 - 2006/01/30(Mon) 00:05 No.215

早速の回答ありがとうございます!

外装のフィルムは粉々に吹き飛んでしまったのか内部の綿と2本の針金しか残ってませんでした・゜・(つД`)・゜・

同じ画像があれば何とかなるんですが・・・ヽ(^_^;)

投稿者  暗証キー


Re: コンデンサが・・・ ぃっ吉 - 2006/01/30(Mon) 00:44 No.216

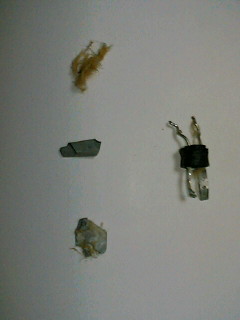

ちなみに外した残骸です・・・

投稿者  暗証キー


これはひどいですね 研究員T - 2006/01/30(Mon) 10:48 No.217

ここまでスゴイ破裂は久しぶりに見ましたよ(笑
これでは元の容量が判らないですね・・・
最初の画像の白と赤の線がACアダプタのコネクタに繋がっているとすれば
100〜220μFで電圧はACアダプタの出力電圧の1.5倍以上の電圧の電解コンデンサをつければ大丈夫かと思います。

ただしココまでひどいと見た目は正常でも他の部品もやられている可能性もあるので
コンデンサを取り替えてもダメかもしれませんね・・・

投稿者  暗証キー


亀レスですが気になったので じょん - 2006/02/28(Tue) 03:06 No.232

これってファミコンですよね?
基盤番号がわかれば同じのがあれば見ますよ。
当方確かHVC-CPU-05とHVC-CPU-07、未確認一台所有

投稿者  暗証キー


この基板では… 投稿者:ABC 投稿日:2006/01/23(Mon) 21:33 No.205   HomePage

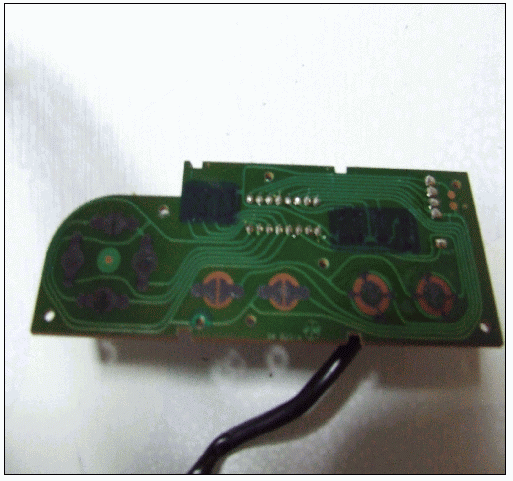

うちのファミコンコントローラーは
こんな基板なんですが、USB化はできますか?

投稿者  暗証キー


大丈夫ですね 研究員T - 2006/01/24(Tue) 22:49 No.206

基板の穴位置等同じですので大丈夫ですね。
投稿者  暗証キー


Re: この基板では… ABC - 2006/01/25(Wed) 21:51 No.207   HomePage

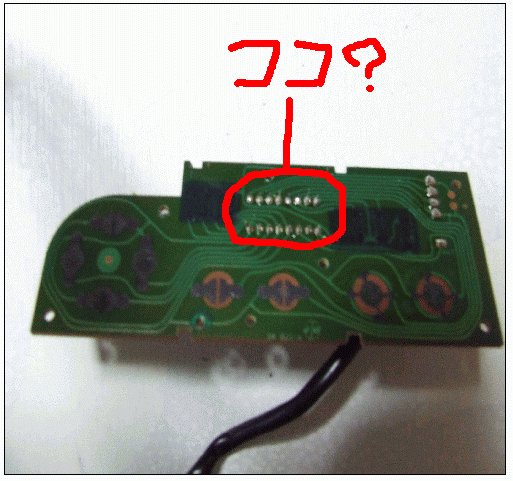

ICはどこに付けたら良いんですか?

投稿者  暗証キー


直接改造ですか・・ 研究員T - 2006/01/25(Wed) 23:48 No.208

うちのFCパッドUSB化基板と入換えできるかという質問かと思っていました。


単純にUSBゲームパッドのICに挿し換えればUSB化できる訳ではありません。
使えるのは基板の接点パターンだけでUSBパッドから外したICにリード線をハンダ付けして
それぞれの接点パターンに配線を繋ぐというかなり面倒な改造になります。

投稿者  暗証キー


Re: この基板では… ABC - 2006/01/28(Sat) 19:55 No.209   HomePage

そうなんですか
やっぱり素人はだめですねぇ

投稿者  暗証キー


Re: この基板では… ABC - 2006/01/28(Sat) 20:01 No.210   HomePage

ところでICはSSパッドUSB化基板のICを
使うしか無いんですか?

投稿者  暗証キー


IC 研究員T - 2006/01/29(Sun) 01:08 No.211

ICはUSBパッドに入っている物ならば何でも使えますよ。
安いUSBパッドを買ってきてICとケーブルを流用すれば大丈夫ですね。

投稿者  暗証キー


Re: この基板では… Noname - 2006/01/29(Sun) 19:46 No.212

研究員Tさんっていい人ですね。
こんな失礼な質問にも丁寧に答えるなんて・・・。

投稿者  暗証キー


いつかスゴイものを 研究員T - 2006/01/30(Mon) 16:33 No.218

将来性に対する投資みたいなものですかね
いつかスゴイもの作ってみんなを喜ばせてくれるかもしれませんよ。
私がABCさんと同い年の頃といったらザリガニ獲りに熱中していたような・・(笑
研究ガンバレ!

投稿者  暗証キー


Re: この基板では… Zanki - 2006/02/04(Sat) 12:43 No.223

ABCさん研究ガンガレ!!!
投稿者  暗証キー


サターンパッドUSB化基板のLED配... 投稿者: 投稿日:2005/05/13(Fri) 20:44 No.156

ぽち さん

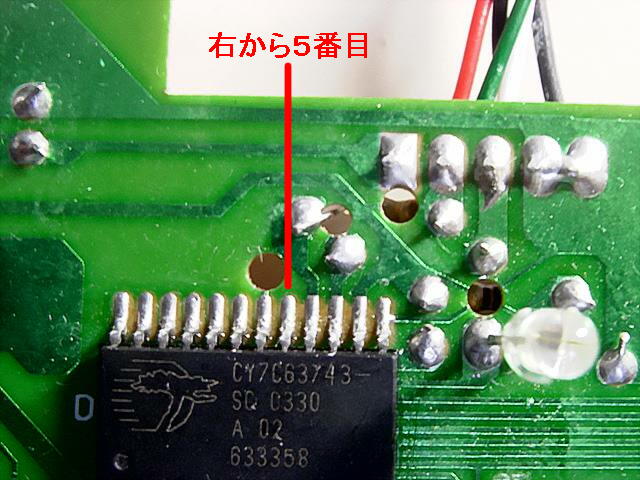

お問合わせのサターンパッドUSB化基板のLED配線ですがIC上段の
右から5番目に繋がっています。

投稿者  暗証キー


Re: サターンパッドUSB化基板のL... ファミコン現役 - 2006/02/04(Sat) 09:44 No.221

いきなり質問ですが
スーファミUSB基板にもLED配線可能なようになっているのでしょうかSSだけ対応ってことはないと思っていますがセガサターン基盤と同じ位置に配線して大丈夫なのでしょうか。
研究員Tさんお願いします。

投稿者  暗証キー


ファミコンパッド初期型 投稿者:研究員T 投稿日:2004/02/09(Mon) 00:36 No.45

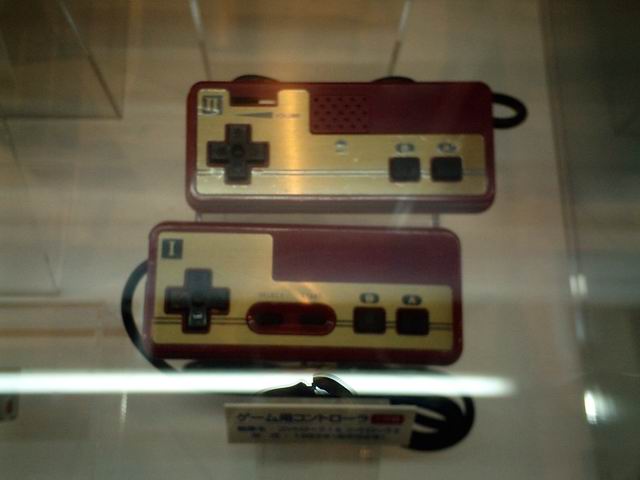

ミツミの展示会で初めてファミコンパッド初期型の現物を見ました。
ガチャガチャのミニチュアでも角ボタンファミコンはシークレットになってましたよね。
自分用に入手してUSB化基板仕込んで自慢して歩きたいです(笑
前から探してはいたのですが未だに中古屋でお目に掛った事がないです。

投稿者  暗証キー


Re: ファミコンパッド初期型 u-key - 2004/02/21(Sat) 10:34 No.49

 あまり詳しくはないのですが(確か)ボタンは四角かったです。私の地元の中古屋さんで実際に売られてます。 まぁ、値段は相当高いみたいですが・・・・
 ちなみに、青森市の某中古ショップになります!!


投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/02/21(Sat) 12:29 No.50

u-keyさん情報ありがとうございます。
うちのFCパッドUSB化基板を初期型パッドに組込まれた方がいるのですが。
さすがにラバーが20年物ですので劣化していて清掃中に切ってしまったそうです。
よほど程度がよくないと流用は難しいそうですね。
どちらかというと四角ボタンの初期型は本体ごとぴかぴかに磨いてアクリルケースに入れて飾っておいたほうが良いかもしれません(笑

投稿者  暗証キー


Re: ファミコンパッド初期型 takoru - 2004/03/11(Thu) 19:00 No.60

角ボタンを使った事がありますが、
・ゴムである為、ふらつきが大きい。
・戻りが鈍い感じがする。又は引っかかって戻らない事も。
等、、
操作性が極めて悪いので、遊ぶのにはお勧めできませんね。

投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/03/11(Thu) 20:55 No.61

引っかかって戻らないという話しは聞いたことがあります。
パッドが壊れた訳ではないのに初期型角ボタンファミコンを修理に出すと
丸ボタンにされて戻ってくるという話しも聞いたことがありますので
よっぽど使い難い代物なのでしょうね(笑


投稿者  暗証キー


Re: ファミコンパッド初期型 ノットスイマー - 2004/06/13(Sun) 12:26 No.85

四角ボタンのファミコンはレア!・・・などとよく言われますが、鶴見氏の同人誌によると四角ボタンのファミコンにも色々型番があって、本当に希少価値があるのは初回生産分だけだそうです。
個人コレクターが所有しているものを除くと、わかっている範囲では任天堂本社に二台残っているだけだとか。
私の地元のそれ系の店にも四角ボタンのファミコンが大変な値段で置いてありますが、話題にもならず誰も買っていかないところを見ると、初回生産分じゃないんだろうな・・・と思います。

投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/06/13(Sun) 19:58 No.86

そのお話しは初めて聞きました。
先週秋葉原で角ボタンのファミコンを見掛けましたがやはり1万円もしました。
その初回ロットの型番が気になりますね。

投稿者  暗証キー


Re: ファミコンパッド初期型 nj - 2005/04/23(Sat) 11:36 No.152

そういえばファミコン全盛期でも、四角ボタンに茶色
ケーブルの本体を探している人がいましたね。

私もファミコン現役世代なので、当時使いにくい四角
ボタンを嫌っていました。買ってきたファミコンが
四角ボタンだったらどうしようとドキドキしてました^^

投稿者  暗証キー


Re: ファミコンパッド初期型 通りすがり - 2005/06/18(Sat) 18:48 No.162

四角ボタン・・・なつかしい。
小学2〜3年生の頃、親に買ってもらったファミコンがコレだったなぁ。ファミコンのカセットが、まだ10タイトルしか出て無かった頃で、それから2〜3年後に、ファミコンにカルピスこぼして修理に出したら、丸ボタンになって帰って来た。四角ボタンはペコペコして反応悪く、使い込んでくると引っ掛かったり、押したまま戻らなかったり、取れたりと、非常に使いにくいものでした。飾っておくならいいけど、実際に使うなら丸ボタンの方が絶対にいいですよ。
人力連車も四角ゴムボタンでは辛いし・・・

投稿者  暗証キー


Re: ファミコンパッド初期型 アナスイ - 2005/07/21(Thu) 20:19 No.166

>四角ボタンのファミコンはレア!・・・などとよく言われますが、鶴見氏の同人誌によると四角ボタンのファミコンにも色々型番があって、本当に希少価値があるのは初回生産分だけだそうです。

数年前の話、自分がファミ通読んでた時ファミコンの特集みたいなのがあったんですけど、任天堂の人が初期の頃のロットなら7,8万だしても、買い戻したいって話してた。なんかチップがレアだとか
なんとか話してた。

投稿者  暗証キー


Re: ファミコンパッド初期型 hayamisa - 2005/09/11(Sun) 20:14 No.175

初期版はコントローラーのコードがグレーだったと思います。まだ友人宅にマジあるかもしれません。
しかし友人が子供の頃、親の言う事を聞かず怒らせ本体の先を叩き割らていたはず・・・コントローラーは無事かも?

あと、■ボタンから●ボタンに変わった時は●もゴムだった記憶が・・・それから●プラスチックボタンになったと思います。

投稿者  暗証キー


Re: ファミコンパッド初期型 Ryuuki - 2005/09/14(Wed) 17:49 No.176

一時期初期型を言い値で買い取ると言う時代がありました。
FCソフトを開発する際、動作確認の為使用していた初期ロットFCの確保に苦慮していた為です。
初期ロットでしか出来ない裏技なんかも存在しました<ドルアーガの塔
ボタンが四角から丸に変更されたのは押した際に引っかかるのを解消する為のようです。
ボタンを押す際に垂直には押されず、捻りながら押してしまうから円形に変更したらしいです。

投稿者  暗証キー


Re: ファミコンパッド初期型 Hibiki - 2005/10/20(Thu) 18:16 No.186

自分も家に四角ボタンの持ってます、
でもあれって使いにくいですよ、カクカクと引っかかるし。

投稿者  暗証キー


Re: ファミコンパッド初期型 ファミコン現役 - 2005/11/06(Sun) 18:50 No.189

四角ボタンが近所のリサイクルショップでジャンク価格(2500円ぐらいで)売っていました。安い理由にコントローラーの塗装がハゲているからでした。
投稿者  暗証キー


新製品希望 投稿者:ファミコン現役 投稿日:2005/08/07(Sun) 20:37 No.169
久しぶりです元貴○のファミコン現役です。
自分の好きなパッドをUSB改造したいでも新品のパッドを
壊したくないしかも黒点(ほくろ)みたいなICだと困る
なので9〜10ボタンのUSBパッド(連射付)の部品単体と回路図のセットを売ったら売れると思います。
現にぼくも改造したくて犠牲にするICを探しています。
無理ならSSパッドのUSB基板から部品取りします。

投稿者  暗証キー


Re: 新製品希望 ファミコン現役 - 2005/08/19(Fri) 18:20 No.170

PS-DPPケーブルってPS1のマルチタップ対応なのでしょうか
噂では、配線を変えたらSFC対応になるそうです。
それなのでDPPドライバだと無理やり作動するそうです
コントローラ毎にゲーム機の設定が必要なためPSとSFCが無理やり同時接続可能らしい

投稿者  暗証キー


Re: 新製品希望 ファミコン現役 - 2005/10/18(Tue) 19:09 No.184

説明不足で無視された疑いがあるのでなので説明するための
ページを自分のサイトに掲載しました。下のアドがそうす。
http://nessnes.yu.to/dpp-7.html

投稿者  暗証キー
