ジャンパーピンの挿し方 投稿者:研究員T 投稿日:2009/05/09(Sat) 22:25:09 No.426

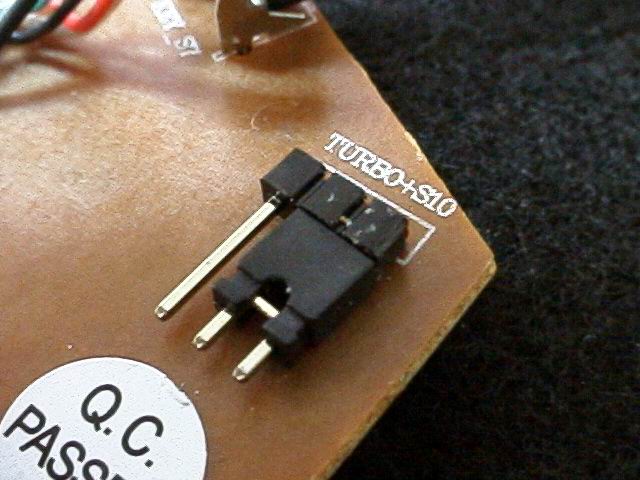

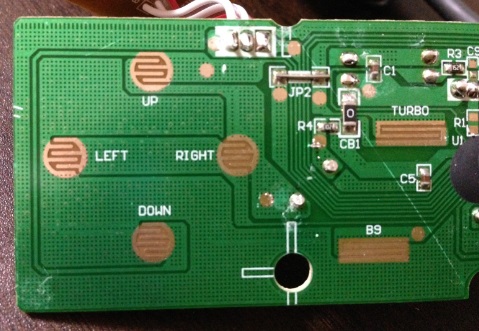

サターンパッドUSB化基板ver5のスタートボタンを
9番ボタン化するピンの挿し方です。
写真の様に挿し直して下さい。

投稿者  暗証キー


Re: ジャンパーピンの挿し方 AKI - 2009/05/10(Sun) 16:44:40 No.427

画像UPありがとうございます。
投稿者  暗証キー


サターンパッドUSB化基板 Ver.5  投稿者:工作楽しい 投稿日:2009/02/16(Mon) 16:29:52 No.423

基盤届きました!ありがとう御座います。

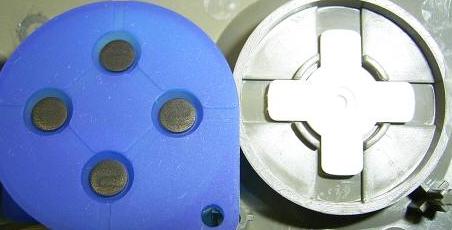

クールパッドが無かったので、
旧パッドに穴開けて、プラ棒を差して対応しました。
青色LEDは良いですねー。

お気に入りのパッドが使えるってのは嬉しいです。
本当にありがとう御座いました。

投稿者  暗証キー


Re: サターンパッドUSB化基板 Ve... 工作楽しい - 2009/02/16(Mon) 16:32:08 No.424

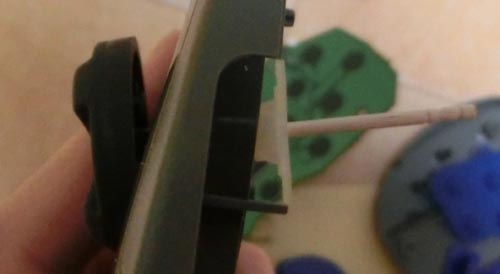

作業途中の画像です^^;

ちょっと穴が左にズレたんですよね…。
下の白い横棒がカットした後のプラ棒です。

投稿者  暗証キー


Re: サターンパッドUSB化基板 Ve... 研究員T - 2009/02/25(Wed) 14:59:58 No.425

亀レスですいません。
透明プラ棒を使うと綺麗にまとまりますね。
「私のもの」のシールも改造の内ですか(笑

投稿者  暗証キー


マザーボードから出ている LPT ... 投稿者:通りすがり 投稿日:2008/04/19(Sat) 01:21:48 No.418

タイトルの通りです。
昨今のマザーボードには LPT ポートが除去されているものが多々あります。
そのなかにはマザーボード上にピンヘッダだけ出ているものもあるので、それを引き出すコネクタを自作しました。

写真を幾つか貼ります。

投稿者  暗証キー


Re: マザーボードから出ている L... 通りすがり - 2008/04/19(Sat) 01:27:22 No.419

1 枚目はサンハヤトから出ている D-SUB 25 ピンと 2.54 mm ピッチの変換基盤です。

http://www.sunhayato.co.jp/products/details.php?u=222&id=07013
リンク先のように実際は 2 枚一組で販売されてます。

2 枚目はその基盤に26 ピンのヘッダと D-SUB 25 ピンのメスコネクタを取り付けた写真です。

投稿者  暗証キー


Re: マザーボードから出ている L... 通りすがり - 2008/04/19(Sat) 01:30:53 No.420

写真に載っている 26 芯のパラレルケーブルは自作です。
パーツショップで26芯のケーブルとメスコネクタを買ってきて自作しました。
パラレルケーブルは専用の圧着工具を使って圧着コネクタを取り付けますが、 26 芯くらいであれば万力などで代用できると思います。

投稿者  暗証キー


Re: マザーボードから出ている L... 研究員T - 2008/04/19(Sat) 20:29:16 No.421

画像投稿ありがとうございます。
マザーボード側のピンロケーションが共通であれば、
汎用パラレル端子引出し用ケーブルなどというのも作れそうですね。
マザーボードのマニュアルを集めて、情報収集してみたいと思います。

投稿者  暗証キー


PS-DPP 1P用 投稿者:研究員T 投稿日:2005/11/30(Wed) 14:04 No.196

PS-DPP 1P用を作って見ました
ケーブルはなるべく短くしてみたのですがD-sub25のハウジング用のケーブルブッシュが欲しい所です・・
かなり心もとないです。

投稿者  暗証キー


Re: PS-DPP 1P用 とおと - 2006/02/18(Sat) 12:05 No.224

はじめまして、いつも拝見させていただいてます。

これはいいですね。マルチタップをつないで使っている私は2Pポートを使わないので、電圧が足りればこれで十分そうです。
逆に、メガタップ接続のPS-DPP 5P用なんてのも欲しいです。
アンケートリストに入れていただければどちらにも投票します。

投稿者  暗証キー


投票しました とおと - 2006/02/20(Mon) 19:01 No.226

「ACアダプタ電源供給PS-DPP」をアンケートリストに入れて頂きありがとうございます。

PS-DPP 1P用、PS-DPP 5P用のどちらかはわかりませんが早速投票しました。

投稿者  暗証キー


PS-DPP 1P用も作っています 研究員T - 2006/02/22(Wed) 11:08 No.228

レスが遅くなってしまい申し訳ありませんでした。
試作で作りました1P用のPS-DPPはパラレルポートから電源を集めるタイプで
振動機能やマルチタップなどの大きな電力を使用する物には使えません。

1Pでしか使わないとか携帯に便利ということで欲しい方がいるようですので現在ブッシュ付きのケーブル注文している所です。

3月中旬には販売を開始します。

メガタップDPPは配線の取り回しが面倒なのですが暇をみて限定品で作ってみようかと思います。
D-sub25pinのハウジングにケーブル6本を突っ込むというのはちょっと苦しいんですよね(苦笑

投稿者  暗証キー


ごちゃごちゃしそう とおと - 2006/02/23(Thu) 22:01 No.230

>ケーブル6本
それはさすがに苦しいですね。パソコンの背面も大変なことに・・・

投稿者  暗証キー


Re: PS-DPP 1P用 ファミコン現役 - 2006/03/17(Fri) 21:34 No.236

1P専用(マルチタップ・振動)対応があれば購入を検討しますがナゼ欲しいかと言うとネジコン互換のホリのゼロテックをリッジレーサで使ってたがCDが割れて使うゲームがないのでパソコンで使いたい。 USB変換できれば問題ないが
投稿者  暗証キー


対抗して(ぇ じょん - 2006/04/07(Fri) 10:49 No.241

対抗したわけじゃないですけど、こんなん作ってみました。

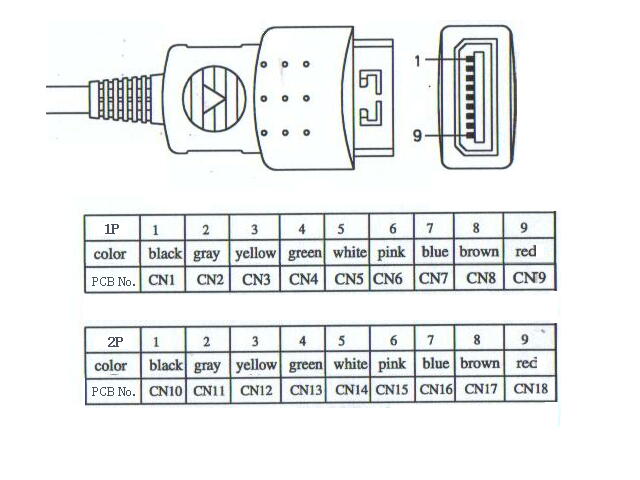

下に映ってる元ビデオテープが2Pバッファ仕様SS-DPPなんですけどマルチ非対応に作ってしまったので1Pマルチ両対応を新たに作りました。
既製品のようにコンパクトにまとまりました。
電源は横の端子からUSBに繋ぎます、多分5VのACアダプタ刺しても大丈夫かな?
部品は全て片側に止めたので爪を外せば簡単に開きアフターサポートも万全w

投稿者  暗証キー


Re: PS-DPP 1P用 研究員T - 2006/04/10(Mon) 20:58 No.243

なかなかすっきりと収まっていますね。
ビデオテープの2Pバージョンですがテープのケースに仕込むというのは、何と言いますか・・スゴイとしか・・・

投稿者  暗証キー


そっちかYO じょん - 2006/04/14(Fri) 19:59 No.249

写真撮ってみました。
EDGE 3Dのブラケット(Cバス版)がテープの側面にジャストフィットだったのが製作動機です。そのままだとGNDが共通なのでパターン削って、テープは中の突起部を全て削ってタダの箱になってます。
一応D-Sub25Pinコネクタ以外はVHSサイズのままなのでビデオ棚に収納可能w
何となく蓋?開閉ギミックを残したかったので電源コネクタは蓋を開いたとこにありますw

上のアホ誤字もついでに修正、AVアダプタ(PS)も持ってるけどさ…。

投稿者  暗証キー


Re: PS-DPP 1P用 ファミコン現役 - 2006/05/29(Mon) 18:23 No.330

PS-DPP 1PにUSBなどから外部電源を供給できるようにはいせんするだけでマルチタップ等は、認識するようになるのでしょうか・・そのまえにDPPドライバは、ネジコン対応でしたっけ いつか2P用でも購入したいと考えております。
投稿者  暗証キー


SFC基板形状調査です 投稿者: 投稿日:2003/07/03(Thu) 17:00 No.7

SFCパッドUSB化基板について調査協力のお願い。

SFCですがかなり沢山売れた機種ですので基板の形状が一種類ではないかもしれません。研究員Aの家に有ったのはSHVC-005という型番で基板は写真のような形状になっています。
よろしければ皆さんのお家にあるSFC純正パッドを見て頂いて、型番が違う、基板の形が違うぞ等、調査にご協力頂けると助かります。

投稿者  暗証キー


Re: SFC基板形状調査です ちーふ - 2003/07/04(Fri) 13:52 No.8

はじめまして。DPPケーブルを、愛用させていただいております。
σ(・_・)のもSHVC-005という型番です。
中をあけていませんが、基盤は同じだと思われます。
USB化基盤も手軽でいいのですが、私個人としてはDPPのほうがありがたいです。
PSなどない我が家にとっては、SFCは、まだまだ現役のハードです。ゲームをするごとに基盤を入れ替え、というのはちょっと不便です…
というわけで、もし実現できるのならお願いします。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/04(Fri) 20:56 No.9

なるほど、まだ現役なのですね、うちはとっくの昔に押し入れの奥の方へ行ってしまい。
再利用でと、USB化基板を考えていたのですが・・・SFC-DPPですかこちらもアンケートの方に追加しておきますね。

投稿者  暗証キー


Re: SFC基板形状調査です 鉄鋼 - 2003/07/05(Sat) 11:04 No.10

私の方の所持物も同様です。(中古なので手垢、埃に驚愕しましたw)
当方ではまだSFCパッドが新品で手に入るので基板購入時には買わないと・・・
SNES-DPPの場合、SNES-KEYタイプの4Port型がいいかもしれません。(私はマルチタップが購入できたので自作するつもりではありますが)

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/05(Sat) 20:59 No.11

うちの押し入れの奥から引っ張り出したのも同じくSHVC-005で基板も同じでした。
基板を見てみると、抵抗はチップ抵抗を載せているバージョンと、炭素印刷で簡略化したバージョンが有りそうですが、基板の形は皆同じそうな感じです。
鉄鋼さんが言われるように生産中止になったのは最近なので新品も手に入れやすいので
サタパのように筐体の入手に困る事も無さそうですね。
情報有難うございます。

投稿者  暗証キー


Re: SFC基板形状調査です Tamyu改め案山子 - 2003/07/06(Sun) 01:17 No.12

同じく眠っていたSFCで確認したらやはり同じ基板です。
はじめてSFCのパッドを分解しましたが頑丈にするための丁寧な作りにちょっと感動w

投稿者  暗証キー


Re: SFC基板形状調査です ちーふ - 2003/07/06(Sun) 21:34 No.13

どーも、こんばんわ。
今日、秋葉原の表のもう一個入ったところの、出店がいっぱいあるっぽいところ(上手く表現できなくてすみません(><))で、SFCパッド買いました♪これでもうUSB基盤出ても大丈夫です。
¥200と爆安なうえ、中古ですがけっこう状態もよかったです(ちなみにこれもSHVC-005)。
ほかのは、「L」「R」の文字が潰れてたり、STARTボタンに、謎の物体がはさまっているもの(笑)など、全部であと3っつくらいでしょうか?ありましたんで、USB基盤登場に備えて、皆さんお早めに(笑)次回のチャンスは(12日/土)あたりでしょうか。ちなみに、もうちょっと先へ行くと、SCPH-1200(PS時代のデュアルショック)を¥1000で売っている店もあります。

また、ソフマップ本店アミューズメント館(だったっけな)の3Fには、中古ですがSSパッドが2つ、¥1380で売っていました。σ(・_・)はそこで、昔懐かしPSデジタルパッド(SCPH-1080)を¥300で購入しました。


情報が開発に役立てたら光栄です(笑)

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/06(Sun) 23:16 No.14

確かに案山子さんが言うようにかなり丈夫な作りになってますよね、携帯で持ち歩くには良いかも。

ちーふさん今日秋葉原に行かれたんですか、私もガード下で半田ゴテのコテ先を買う為に秋葉まで出ていたんですが
今日は涼しかったから露店巡りには丁度良かったですよね
露店の並んでいる所はLAOX THEコンピュータ館の正面から蔵前橋通りまでの長い路地ですね。
SFCパッドは中古だとかなり安く手に入るんですね。
情報有難うございました。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/11(Fri) 11:05 No.16

昨日秋葉原でSHVC-005の新品を1,300円で買いました、バラして中を確認してみましたが、金型は違っていますが、形状は全く同じでした、もちろん基板形状も一緒でした。
古い昔の物と最近の新しい物が基板形状が同じなので、たぶん皆同じなのかもしれません。

投稿者  暗証キー


Re: SFC基板形状調査です 鉄鋼 - 2003/07/18(Fri) 09:45 No.24

違いは発見しましたが特に影響はないと思います。
せいぜいが基板の年式(使用部品は一緒です)、ストロークの若干の差異ぐらいな物(内部のゴムがへたってないとかなりストロークが短くなる)です。
これから新品のSFCパッドを買い求める、という人は中古のパッドを合わせて買って中のゴムを取り替えたほうがいいかも。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2004/03/07(Sun) 14:57 No.53

昔スーファミパッドのICが2つ仕様のパッドがあると聞いたことがありますが
投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/07/04(Sun) 17:00 No.89

たしかにSFCパッドはFCパッドのIC2個でつくれますね。
だからそうなってるのがある可能性はありますね。

投稿者  暗証キー


Re: SFC基板形状調査です あおやぎ - 2004/07/08(Thu) 03:25 No.90

初期に生産された分はIC2個仕様でした
IC2個なので当然基板のパターンは違いますが
形状自体は同じはずです。

当時の資料が部屋のどこかにあるはずなんで探しておきます。

投稿者  暗証キー


Re: SFC基板形状調査です 貴○ - 2004/07/09(Fri) 08:51 No.92

ファミコンでSFCパッド使えました。
反対にファミコンのパッドでマリオコレクションができたりして

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/05(Thu) 03:06 No.96

期間限定でコッソリ資料を・・・。
ttp://@@@

消しました

バックアップ活用テクニック パート23の
SFCコントローラに関する資料でした。

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/12(Thu) 07:26 No.99

中古屋さんでL・Rボタンが簡単な凹凸の字のものと、色分け成形のものがありました。
たぶんあとからのが廉価版だと思うので、初期のを狙うなら
色分けの字のものをねらうといいと思います。
って予想からってのもなぁ・・・。

投稿者  暗証キー


Re: SFC基板形状調査です 貴○ - 2004/08/12(Thu) 21:05 No.100

期間限定でコッソリ資料を・・・。
ttp://@@@て表示できませんでしたが パスワードでも
いりましたか

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/13(Fri) 00:55 No.101

あ、もうURLも置いてたところからも消しまして。
・・・もう1回置こうかな・・・。

というわけで、もういちど期間限定で・・・。
ttp://−−−
一定期間たったので消しましたー。

投稿者  暗証キー


Re: SFC基板形状調査です Tomorou - 2005/03/22(Tue) 21:54 No.145

私のSFCパッドの型番はSHVC-005ですが
基盤が微妙に違います。
十字キーにあたる場所などの
マーキングされている所が黒ではなく白だったり、
R1〜3 C1〜3といった部分がありませんでした。
また、上の基盤には1992 Nintendoと表記しているのに対し、
私のは1991 Nintendo表記してありました。


投稿者  暗証キー


Re: SFC基板形状調査です nj - 2005/04/23(Sat) 11:28 No.151

基板には全然関係ない話ですが、、、
SFC本体が簡素化され始めた頃からLRボタンの表記は印刷から
成型に変更されています。
古いタイプ(LR印刷)の、さらに初期のタイプは、ゴムの
色が違います。若干硬いタイプが使われています。
クリック感があって使いやすいです。

投稿者  暗証キー


Re: SFC基板形状調査です athurn - 2005/11/20(Sun) 01:36 No.192

1990 nintendoのコントローラーを持ってますけど基盤がぜんぜん違いますよ。
投稿者  暗証キー


Re: SFC基板形状調査です 研究員T - 2005/11/30(Wed) 00:53 No.195

athurnさん

レスが遅くなってしまい申し訳ありませんでした。
ケースの穴や軸の位置も違って居るのでしょうか?
些細な差でないとするとうちのSFCパッドUSB化基板との入換えもも難しいかもしれませんね。

投稿者  暗証キー


Re: SFC基板形状調査です さいたま - 2006/03/01(Wed) 14:40 No.233

今ごろですが家のパットをひん剥いてみましたら
IC2個使用でした。
一応、下の新型を使ってUSB化にチャレンジしようと
思ってます。
電気の知識はほとんど無いけどがんばってみます。

投稿者  暗証キー


この形状は 研究員T - 2006/03/11(Sat) 01:33 No.234

任天堂(ミツミOEM)らしからぬ構成の基板ですね・・・
抵抗とか手挿しで組立ているようですが、もしかしたら台湾あたりで作られた
コピー品のような感じがそこはかとしますね(笑
結構レアアイテムかもですね

投稿者  暗証キー


Re: SFC基板形状調査です 通りすがり - 2006/03/29(Wed) 00:27 No.239

SFCのコピー品ということで少し調べてみたら
ゲームラボ創刊号にSFCコンパチ機の記事がありました。
ただ、本体の基板なんかは写真が載ってるんですが
肝心のパッドには触れてませんでした。

以上、取るに足らない報告でした

投稿者  暗証キー
