SFC基板形状調査です 投稿者: 投稿日:2003/07/03(Thu) 17:00 No.7

SFCパッドUSB化基板について調査協力のお願い。

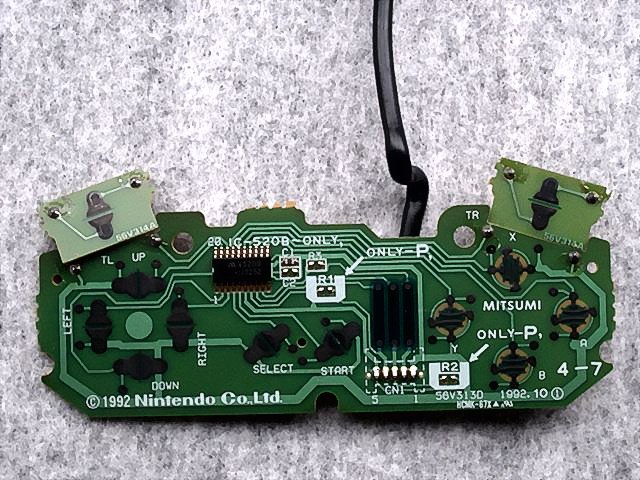

SFCですがかなり沢山売れた機種ですので基板の形状が一種類ではないかもしれません。研究員Aの家に有ったのはSHVC-005という型番で基板は写真のような形状になっています。
よろしければ皆さんのお家にあるSFC純正パッドを見て頂いて、型番が違う、基板の形が違うぞ等、調査にご協力頂けると助かります。

投稿者  暗証キー


Re: SFC基板形状調査です ちーふ - 2003/07/04(Fri) 13:52 No.8

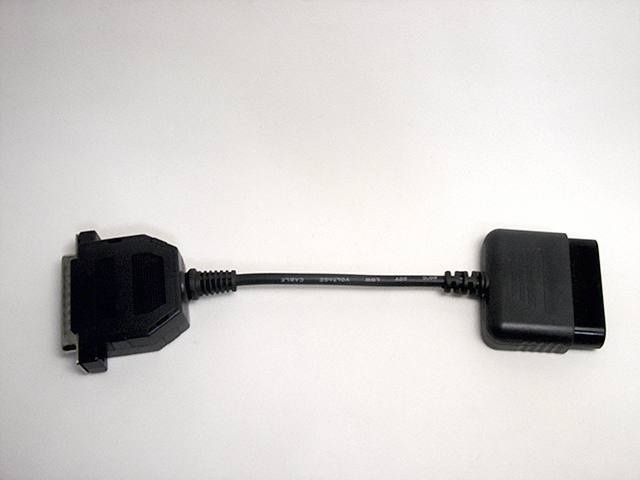

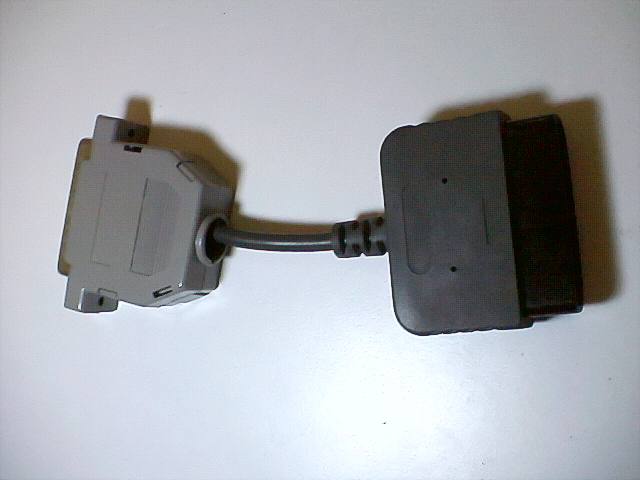

はじめまして。DPPケーブルを、愛用させていただいております。
σ(・_・)のもSHVC-005という型番です。
中をあけていませんが、基盤は同じだと思われます。
USB化基盤も手軽でいいのですが、私個人としてはDPPのほうがありがたいです。
PSなどない我が家にとっては、SFCは、まだまだ現役のハードです。ゲームをするごとに基盤を入れ替え、というのはちょっと不便です…
というわけで、もし実現できるのならお願いします。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/04(Fri) 20:56 No.9

なるほど、まだ現役なのですね、うちはとっくの昔に押し入れの奥の方へ行ってしまい。
再利用でと、USB化基板を考えていたのですが・・・SFC-DPPですかこちらもアンケートの方に追加しておきますね。

投稿者  暗証キー


Re: SFC基板形状調査です 鉄鋼 - 2003/07/05(Sat) 11:04 No.10

私の方の所持物も同様です。(中古なので手垢、埃に驚愕しましたw)
当方ではまだSFCパッドが新品で手に入るので基板購入時には買わないと・・・

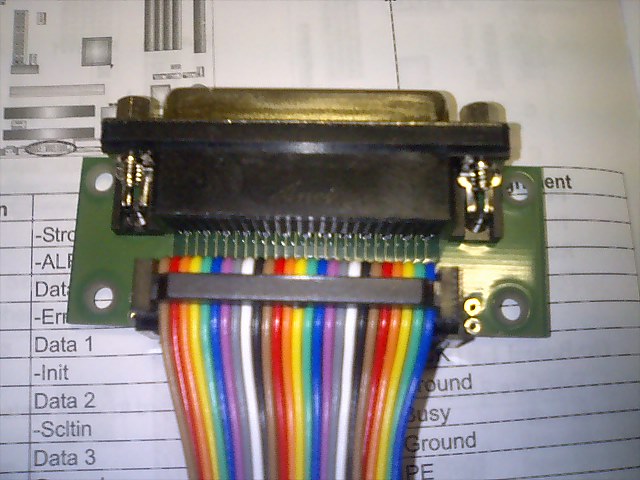

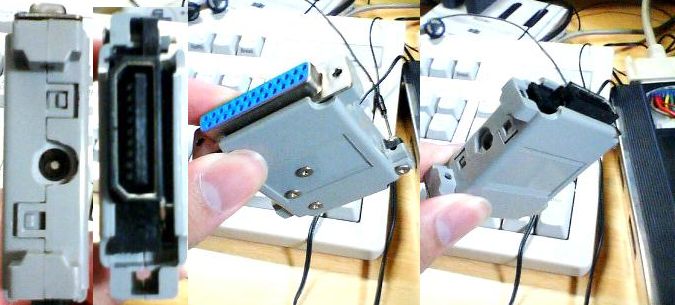

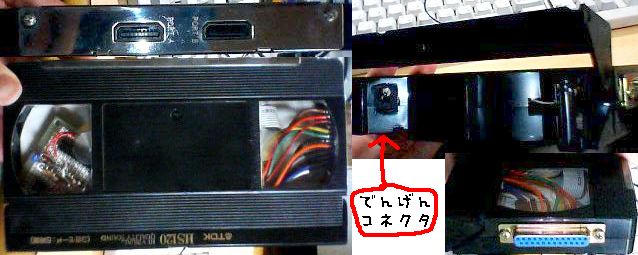

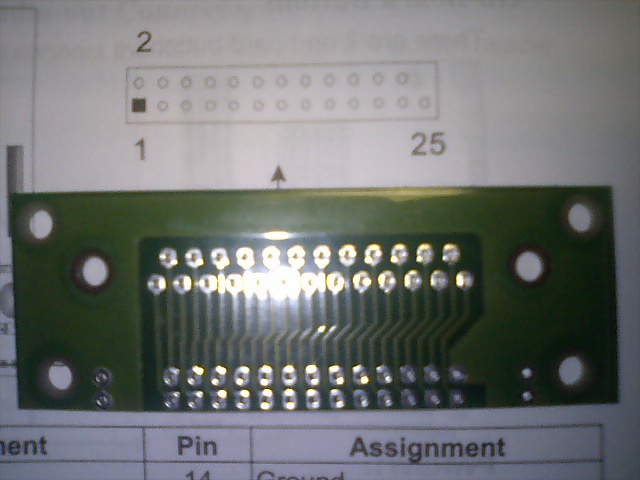

SNES-DPPの場合、SNES-KEYタイプの4Port型がいいかもしれません。(私はマルチタップが購入できたので自作するつもりではありますが)

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/05(Sat) 20:59 No.11

うちの押し入れの奥から引っ張り出したのも同じくSHVC-005で基板も同じでした。
基板を見てみると、抵抗はチップ抵抗を載せているバージョンと、炭素印刷で簡略化したバージョンが有りそうですが、基板の形は皆同じそうな感じです。
鉄鋼さんが言われるように生産中止になったのは最近なので新品も手に入れやすいので
サタパのように筐体の入手に困る事も無さそうですね。
情報有難うございます。

投稿者  暗証キー


Re: SFC基板形状調査です Tamyu改め案山子 - 2003/07/06(Sun) 01:17 No.12

同じく眠っていたSFCで確認したらやはり同じ基板です。
はじめてSFCのパッドを分解しましたが頑丈にするための丁寧な作りにちょっと感動w

投稿者  暗証キー


Re: SFC基板形状調査です ちーふ - 2003/07/06(Sun) 21:34 No.13

どーも、こんばんわ。
今日、秋葉原の表のもう一個入ったところの、出店がいっぱいあるっぽいところ(上手く表現できなくてすみません(><))で、SFCパッド買いました♪これでもうUSB基盤出ても大丈夫です。
¥200と爆安なうえ、中古ですがけっこう状態もよかったです(ちなみにこれもSHVC-005)。
ほかのは、「L」「R」の文字が潰れてたり、STARTボタンに、謎の物体がはさまっているもの(笑)など、全部であと3っつくらいでしょうか?ありましたんで、USB基盤登場に備えて、皆さんお早めに(笑)次回のチャンスは(12日/土)あたりでしょうか。ちなみに、もうちょっと先へ行くと、SCPH-1200(PS時代のデュアルショック)を¥1000で売っている店もあります。

また、ソフマップ本店アミューズメント館(だったっけな)の3Fには、中古ですがSSパッドが2つ、¥1380で売っていました。σ(・_・)はそこで、昔懐かしPSデジタルパッド(SCPH-1080)を¥300で購入しました。


情報が開発に役立てたら光栄です(笑)

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/06(Sun) 23:16 No.14

確かに案山子さんが言うようにかなり丈夫な作りになってますよね、携帯で持ち歩くには良いかも。

ちーふさん今日秋葉原に行かれたんですか、私もガード下で半田ゴテのコテ先を買う為に秋葉まで出ていたんですが
今日は涼しかったから露店巡りには丁度良かったですよね
露店の並んでいる所はLAOX THEコンピュータ館の正面から蔵前橋通りまでの長い路地ですね。
SFCパッドは中古だとかなり安く手に入るんですね。
情報有難うございました。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2003/07/11(Fri) 11:05 No.16

昨日秋葉原でSHVC-005の新品を1,300円で買いました、バラして中を確認してみましたが、金型は違っていますが、形状は全く同じでした、もちろん基板形状も一緒でした。
古い昔の物と最近の新しい物が基板形状が同じなので、たぶん皆同じなのかもしれません。

投稿者  暗証キー


Re: SFC基板形状調査です 鉄鋼 - 2003/07/18(Fri) 09:45 No.24

違いは発見しましたが特に影響はないと思います。
せいぜいが基板の年式(使用部品は一緒です)、ストロークの若干の差異ぐらいな物(内部のゴムがへたってないとかなりストロークが短くなる)です。
これから新品のSFCパッドを買い求める、という人は中古のパッドを合わせて買って中のゴムを取り替えたほうがいいかも。

投稿者  暗証キー


Re: SFC基板形状調査です  - 2004/03/07(Sun) 14:57 No.53

昔スーファミパッドのICが2つ仕様のパッドがあると聞いたことがありますが
投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/07/04(Sun) 17:00 No.89

たしかにSFCパッドはFCパッドのIC2個でつくれますね。
だからそうなってるのがある可能性はありますね。

投稿者  暗証キー


Re: SFC基板形状調査です あおやぎ - 2004/07/08(Thu) 03:25 No.90

初期に生産された分はIC2個仕様でした
IC2個なので当然基板のパターンは違いますが
形状自体は同じはずです。

当時の資料が部屋のどこかにあるはずなんで探しておきます。

投稿者  暗証キー


Re: SFC基板形状調査です 貴○ - 2004/07/09(Fri) 08:51 No.92

ファミコンでSFCパッド使えました。
反対にファミコンのパッドでマリオコレクションができたりして

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/05(Thu) 03:06 No.96

期間限定でコッソリ資料を・・・。
ttp://@@@

消しました

バックアップ活用テクニック パート23の
SFCコントローラに関する資料でした。

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/12(Thu) 07:26 No.99

中古屋さんでL・Rボタンが簡単な凹凸の字のものと、色分け成形のものがありました。
たぶんあとからのが廉価版だと思うので、初期のを狙うなら
色分けの字のものをねらうといいと思います。
って予想からってのもなぁ・・・。

投稿者  暗証キー


Re: SFC基板形状調査です 貴○ - 2004/08/12(Thu) 21:05 No.100

期間限定でコッソリ資料を・・・。
ttp://@@@て表示できませんでしたが パスワードでも
いりましたか

投稿者  暗証キー


Re: SFC基板形状調査です melty2 - 2004/08/13(Fri) 00:55 No.101

あ、もうURLも置いてたところからも消しまして。
・・・もう1回置こうかな・・・。

というわけで、もういちど期間限定で・・・。
ttp://−−−
一定期間たったので消しましたー。

投稿者  暗証キー


Re: SFC基板形状調査です Tomorou - 2005/03/22(Tue) 21:54 No.145

私のSFCパッドの型番はSHVC-005ですが
基盤が微妙に違います。
十字キーにあたる場所などの
マーキングされている所が黒ではなく白だったり、
R1〜3 C1〜3といった部分がありませんでした。
また、上の基盤には1992 Nintendoと表記しているのに対し、
私のは1991 Nintendo表記してありました。


投稿者  暗証キー


Re: SFC基板形状調査です nj - 2005/04/23(Sat) 11:28 No.151

基板には全然関係ない話ですが、、、
SFC本体が簡素化され始めた頃からLRボタンの表記は印刷から
成型に変更されています。
古いタイプ(LR印刷)の、さらに初期のタイプは、ゴムの
色が違います。若干硬いタイプが使われています。
クリック感があって使いやすいです。

投稿者  暗証キー


Re: SFC基板形状調査です athurn - 2005/11/20(Sun) 01:36 No.192

1990 nintendoのコントローラーを持ってますけど基盤がぜんぜん違いますよ。
投稿者  暗証キー


Re: SFC基板形状調査です 研究員T - 2005/11/30(Wed) 00:53 No.195

athurnさん

レスが遅くなってしまい申し訳ありませんでした。
ケースの穴や軸の位置も違って居るのでしょうか?
些細な差でないとするとうちのSFCパッドUSB化基板との入換えもも難しいかもしれませんね。

投稿者  暗証キー


Re: SFC基板形状調査です さいたま - 2006/03/01(Wed) 14:40 No.233

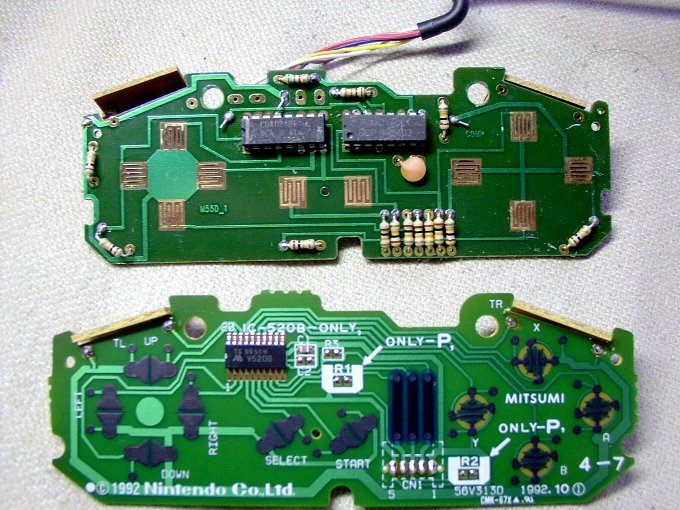

今ごろですが家のパットをひん剥いてみましたら
IC2個使用でした。
一応、下の新型を使ってUSB化にチャレンジしようと
思ってます。
電気の知識はほとんど無いけどがんばってみます。

投稿者  暗証キー


この形状は 研究員T - 2006/03/11(Sat) 01:33 No.234

任天堂(ミツミOEM)らしからぬ構成の基板ですね・・・
抵抗とか手挿しで組立ているようですが、もしかしたら台湾あたりで作られた
コピー品のような感じがそこはかとしますね(笑
結構レアアイテムかもですね

投稿者  暗証キー


Re: SFC基板形状調査です 通りすがり - 2006/03/29(Wed) 00:27 No.239

SFCのコピー品ということで少し調べてみたら
ゲームラボ創刊号にSFCコンパチ機の記事がありました。
ただ、本体の基板なんかは写真が載ってるんですが
肝心のパッドには触れてませんでした。

以上、取るに足らない報告でした

投稿者  暗証キー


コンデンサが・・・ 投稿者:ぃっ吉 投稿日:2006/01/29(Sun) 23:43 No.213

初めまして(=゜ω゜)ノ
親戚の子供に違うACアダプタ-を挿されてしまい電源内部のC24の部分のコンデンサが飛んでしまいました(T.T)
電気系統に詳しくないのでコンデンサの種類など分かる訳も無く困ってました・・・(;゜−゜)
どなたか同じ部分の画像。。。もしくはコンデンサの種類等を教えて下さい。。。m(_ _)m

投稿者  暗証キー


番号 研究員T - 2006/01/29(Sun) 23:50 No.214

C24は部品の整理番号みたいな物ですからコンデンサの種類は特定出来ませんよ。
C24の場所に付いていたコンデンサは恐らく破裂したのだと思いますが安全弁から吹いている物と思いますので
コンデンサの外装フィルムに書かれた容量と電圧が判れば同等品を買う事もできます。
ぼろぼろになっていたとしてもC24の場所についていたコンデンサの画像があれば良いのですが・・・
取って有りますでしょうか?

投稿者  暗証キー


Re: コンデンサが・・・ ぃっ吉 - 2006/01/30(Mon) 00:05 No.215

早速の回答ありがとうございます!

外装のフィルムは粉々に吹き飛んでしまったのか内部の綿と2本の針金しか残ってませんでした・゜・(つД`)・゜・

同じ画像があれば何とかなるんですが・・・ヽ(^_^;)

投稿者  暗証キー


Re: コンデンサが・・・ ぃっ吉 - 2006/01/30(Mon) 00:44 No.216

ちなみに外した残骸です・・・

投稿者  暗証キー


これはひどいですね 研究員T - 2006/01/30(Mon) 10:48 No.217

ここまでスゴイ破裂は久しぶりに見ましたよ(笑
これでは元の容量が判らないですね・・・
最初の画像の白と赤の線がACアダプタのコネクタに繋がっているとすれば
100〜220μFで電圧はACアダプタの出力電圧の1.5倍以上の電圧の電解コンデンサをつければ大丈夫かと思います。

ただしココまでひどいと見た目は正常でも他の部品もやられている可能性もあるので
コンデンサを取り替えてもダメかもしれませんね・・・

投稿者  暗証キー


亀レスですが気になったので じょん - 2006/02/28(Tue) 03:06 No.232

これってファミコンですよね?
基盤番号がわかれば同じのがあれば見ますよ。
当方確かHVC-CPU-05とHVC-CPU-07、未確認一台所有

投稿者  暗証キー


この基板では… 投稿者:ABC 投稿日:2006/01/23(Mon) 21:33 No.205   HomePage

うちのファミコンコントローラーは
こんな基板なんですが、USB化はできますか?

投稿者  暗証キー


大丈夫ですね 研究員T - 2006/01/24(Tue) 22:49 No.206

基板の穴位置等同じですので大丈夫ですね。
投稿者  暗証キー


Re: この基板では… ABC - 2006/01/25(Wed) 21:51 No.207   HomePage

ICはどこに付けたら良いんですか?

投稿者  暗証キー


直接改造ですか・・ 研究員T - 2006/01/25(Wed) 23:48 No.208

うちのFCパッドUSB化基板と入換えできるかという質問かと思っていました。


単純にUSBゲームパッドのICに挿し換えればUSB化できる訳ではありません。
使えるのは基板の接点パターンだけでUSBパッドから外したICにリード線をハンダ付けして
それぞれの接点パターンに配線を繋ぐというかなり面倒な改造になります。

投稿者  暗証キー


Re: この基板では… ABC - 2006/01/28(Sat) 19:55 No.209   HomePage

そうなんですか
やっぱり素人はだめですねぇ

投稿者  暗証キー


Re: この基板では… ABC - 2006/01/28(Sat) 20:01 No.210   HomePage

ところでICはSSパッドUSB化基板のICを
使うしか無いんですか?

投稿者  暗証キー


IC 研究員T - 2006/01/29(Sun) 01:08 No.211

ICはUSBパッドに入っている物ならば何でも使えますよ。
安いUSBパッドを買ってきてICとケーブルを流用すれば大丈夫ですね。

投稿者  暗証キー


Re: この基板では… Noname - 2006/01/29(Sun) 19:46 No.212

研究員Tさんっていい人ですね。
こんな失礼な質問にも丁寧に答えるなんて・・・。

投稿者  暗証キー


いつかスゴイものを 研究員T - 2006/01/30(Mon) 16:33 No.218

将来性に対する投資みたいなものですかね
いつかスゴイもの作ってみんなを喜ばせてくれるかもしれませんよ。
私がABCさんと同い年の頃といったらザリガニ獲りに熱中していたような・・(笑
研究ガンバレ!

投稿者  暗証キー


Re: この基板では… Zanki - 2006/02/04(Sat) 12:43 No.223

ABCさん研究ガンガレ!!!
投稿者  暗証キー

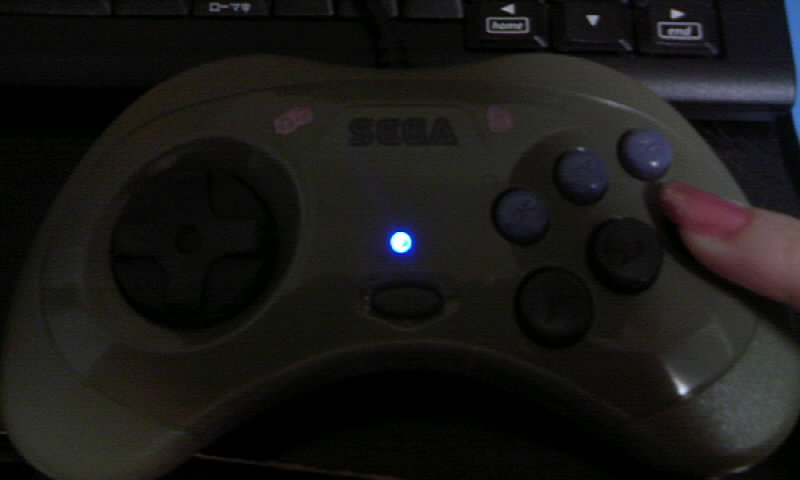

サターンパッドUSB化基板のLED配... 投稿者: 投稿日:2005/05/13(Fri) 20:44 No.156

ぽち さん

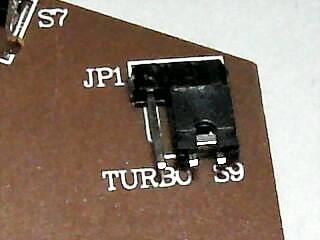

お問合わせのサターンパッドUSB化基板のLED配線ですがIC上段の
右から5番目に繋がっています。

投稿者  暗証キー


Re: サターンパッドUSB化基板のL... ファミコン現役 - 2006/02/04(Sat) 09:44 No.221

いきなり質問ですが
スーファミUSB基板にもLED配線可能なようになっているのでしょうかSSだけ対応ってことはないと思っていますがセガサターン基盤と同じ位置に配線して大丈夫なのでしょうか。
研究員Tさんお願いします。

投稿者  暗証キー


ファミコンパッド初期型 投稿者:研究員T 投稿日:2004/02/09(Mon) 00:36 No.45

ミツミの展示会で初めてファミコンパッド初期型の現物を見ました。
ガチャガチャのミニチュアでも角ボタンファミコンはシークレットになってましたよね。
自分用に入手してUSB化基板仕込んで自慢して歩きたいです(笑
前から探してはいたのですが未だに中古屋でお目に掛った事がないです。

投稿者  暗証キー


Re: ファミコンパッド初期型 u-key - 2004/02/21(Sat) 10:34 No.49

 あまり詳しくはないのですが(確か)ボタンは四角かったです。私の地元の中古屋さんで実際に売られてます。 まぁ、値段は相当高いみたいですが・・・・
 ちなみに、青森市の某中古ショップになります!!


投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/02/21(Sat) 12:29 No.50

u-keyさん情報ありがとうございます。
うちのFCパッドUSB化基板を初期型パッドに組込まれた方がいるのですが。
さすがにラバーが20年物ですので劣化していて清掃中に切ってしまったそうです。
よほど程度がよくないと流用は難しいそうですね。
どちらかというと四角ボタンの初期型は本体ごとぴかぴかに磨いてアクリルケースに入れて飾っておいたほうが良いかもしれません(笑

投稿者  暗証キー


Re: ファミコンパッド初期型 takoru - 2004/03/11(Thu) 19:00 No.60

角ボタンを使った事がありますが、
・ゴムである為、ふらつきが大きい。
・戻りが鈍い感じがする。又は引っかかって戻らない事も。
等、、
操作性が極めて悪いので、遊ぶのにはお勧めできませんね。

投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/03/11(Thu) 20:55 No.61

引っかかって戻らないという話しは聞いたことがあります。
パッドが壊れた訳ではないのに初期型角ボタンファミコンを修理に出すと
丸ボタンにされて戻ってくるという話しも聞いたことがありますので
よっぽど使い難い代物なのでしょうね(笑


投稿者  暗証キー


Re: ファミコンパッド初期型 ノットスイマー - 2004/06/13(Sun) 12:26 No.85

四角ボタンのファミコンはレア!・・・などとよく言われますが、鶴見氏の同人誌によると四角ボタンのファミコンにも色々型番があって、本当に希少価値があるのは初回生産分だけだそうです。
個人コレクターが所有しているものを除くと、わかっている範囲では任天堂本社に二台残っているだけだとか。
私の地元のそれ系の店にも四角ボタンのファミコンが大変な値段で置いてありますが、話題にもならず誰も買っていかないところを見ると、初回生産分じゃないんだろうな・・・と思います。

投稿者  暗証キー


Re: ファミコンパッド初期型 研究員T - 2004/06/13(Sun) 19:58 No.86

そのお話しは初めて聞きました。
先週秋葉原で角ボタンのファミコンを見掛けましたがやはり1万円もしました。
その初回ロットの型番が気になりますね。

投稿者  暗証キー


Re: ファミコンパッド初期型 nj - 2005/04/23(Sat) 11:36 No.152

そういえばファミコン全盛期でも、四角ボタンに茶色
ケーブルの本体を探している人がいましたね。

私もファミコン現役世代なので、当時使いにくい四角
ボタンを嫌っていました。買ってきたファミコンが
四角ボタンだったらどうしようとドキドキしてました^^

投稿者  暗証キー


Re: ファミコンパッド初期型 通りすがり - 2005/06/18(Sat) 18:48 No.162

四角ボタン・・・なつかしい。
小学2〜3年生の頃、親に買ってもらったファミコンがコレだったなぁ。ファミコンのカセットが、まだ10タイトルしか出て無かった頃で、それから2〜3年後に、ファミコンにカルピスこぼして修理に出したら、丸ボタンになって帰って来た。四角ボタンはペコペコして反応悪く、使い込んでくると引っ掛かったり、押したまま戻らなかったり、取れたりと、非常に使いにくいものでした。飾っておくならいいけど、実際に使うなら丸ボタンの方が絶対にいいですよ。
人力連車も四角ゴムボタンでは辛いし・・・

投稿者  暗証キー


Re: ファミコンパッド初期型 アナスイ - 2005/07/21(Thu) 20:19 No.166

>四角ボタンのファミコンはレア!・・・などとよく言われますが、鶴見氏の同人誌によると四角ボタンのファミコンにも色々型番があって、本当に希少価値があるのは初回生産分だけだそうです。

数年前の話、自分がファミ通読んでた時ファミコンの特集みたいなのがあったんですけど、任天堂の人が初期の頃のロットなら7,8万だしても、買い戻したいって話してた。なんかチップがレアだとか
なんとか話してた。

投稿者  暗証キー


Re: ファミコンパッド初期型 hayamisa - 2005/09/11(Sun) 20:14 No.175

初期版はコントローラーのコードがグレーだったと思います。まだ友人宅にマジあるかもしれません。
しかし友人が子供の頃、親の言う事を聞かず怒らせ本体の先を叩き割らていたはず・・・コントローラーは無事かも?

あと、■ボタンから●ボタンに変わった時は●もゴムだった記憶が・・・それから●プラスチックボタンになったと思います。

投稿者  暗証キー


Re: ファミコンパッド初期型 Ryuuki - 2005/09/14(Wed) 17:49 No.176

一時期初期型を言い値で買い取ると言う時代がありました。
FCソフトを開発する際、動作確認の為使用していた初期ロットFCの確保に苦慮していた為です。
初期ロットでしか出来ない裏技なんかも存在しました<ドルアーガの塔
ボタンが四角から丸に変更されたのは押した際に引っかかるのを解消する為のようです。
ボタンを押す際に垂直には押されず、捻りながら押してしまうから円形に変更したらしいです。

投稿者  暗証キー


Re: ファミコンパッド初期型 Hibiki - 2005/10/20(Thu) 18:16 No.186

自分も家に四角ボタンの持ってます、
でもあれって使いにくいですよ、カクカクと引っかかるし。

投稿者  暗証キー


Re: ファミコンパッド初期型 ファミコン現役 - 2005/11/06(Sun) 18:50 No.189

四角ボタンが近所のリサイクルショップでジャンク価格(2500円ぐらいで)売っていました。安い理由にコントローラーの塗装がハゲているからでした。
投稿者  暗証キー
