自分も作ってみたい！という方の為に、作成時の資料をUPしておきます。
また、お決まりの文章で申し訳ないのですが、
このページに書いてあるデータや作成方法を元に作られたものについて私たちは責任を持ちません。「やってみて上手くいかなかった」とか「もっと詳しい作り方おしえてください」といった質問には一切回答しません。改造、作成、使用まで全て、これらを実行に移されるご自分の責任において行ってくださいませ。
製作に使用した物は、
プリント基板の作り方詳細はGoogleで「サンハヤト 感光基板 エッチング」とか検索かければ詳しいところがいくつか候補に上がるので調べてみて下さい。ここらへんで既に判らなくなってたら悪い事いわないので止めておいたほうが賢明です。
プリント基板エディタ(PCBE)用のデータはこちらです。
解凍して読み込ませて用紙設定をOHPフィルムに設定し、黒単色で印刷してください。

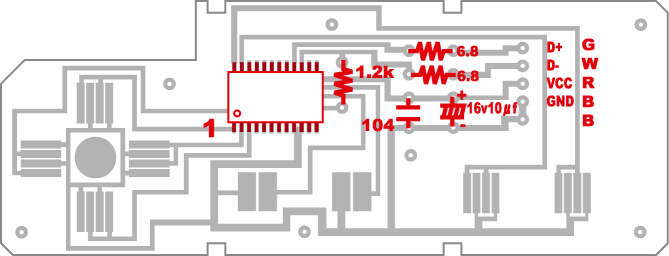

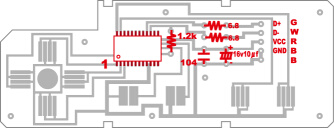

SSパッドUSB化基板から取り外したパーツは、図のように取り付けてください。画像をクリックすると大きい画像が見れます。「サンハヤト 紙フェノール片面感光基板 12K」一枚で2枚分の基板を作ることが出来ます。
(*1)製作にあたって高戸谷 隆さん作のフリーソフト、プリント基板エディタを使わせていただきました。
