サターンパッドUSB化基板Ver5解説

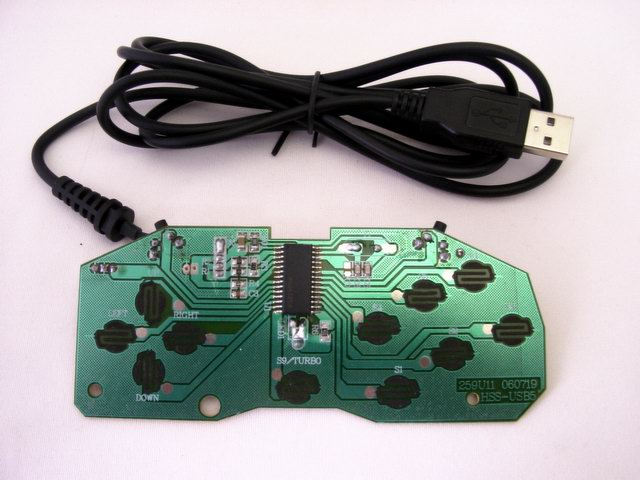

サターンパッドUSB化基板Ver5

前バージョンまで使用しておりました、Cypress社のＩＣが製造中止になってしまいましたので 入所可能なHOLTEK社製ＩＣに変更致しました。回路やファームウェアも変更になっておりますので計測データも再測定致しました。基板レイアウトも再度やり直しましたので、Ｒボタンの上カバーへの干渉もタクトスイッチの鉄板を曲げること無く組立可能になりました。

ボタン配置

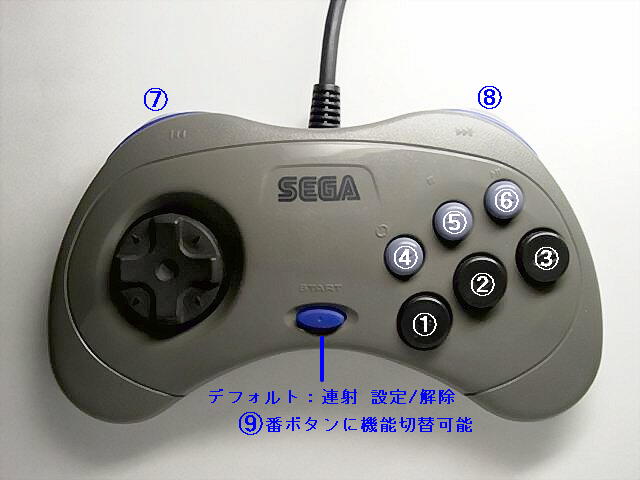

Windowsで認識されるボタン配置は写真の通りの配置に設定されています。スタートボタンは出荷時設定は連射設定/解除機能になっています。

スタートボタンの機能を変更する方法

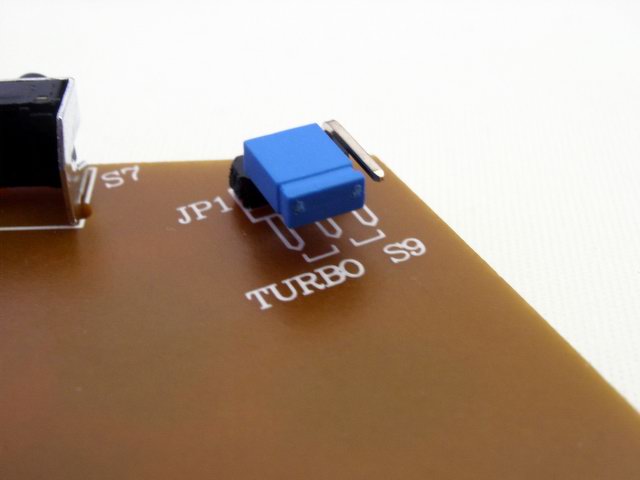

基板部品面の左下側にジャンパーピンが有ります。出荷時は連射設定解除モードにしておりますがピンを中央と右側、Ｓ９と書かれているピンをショートするように挿しますとSTARTボタンは９番ボタンとして使用出来ます。

レスポンス

最大操作速度は５５回/秒、人の手で入力した実用速度でも、読みこぼしも無く安定した入力を得る事が出来ます。

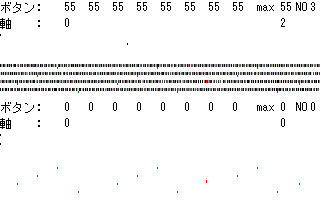

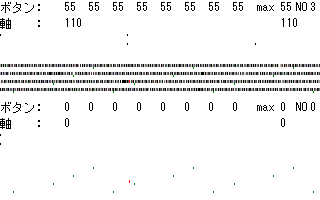

最大連射速度	最大操作速度

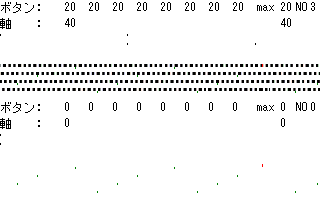

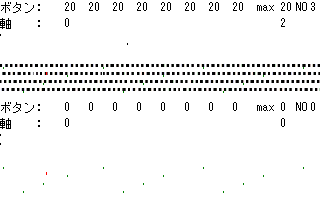

実用連射速度	実用操作速度

組み立て方

プラスドライバー一本で簡単組立

左から、ネジを外してフタを外して、基板を入れ替えてフタを閉じてネジを止めて完成です。とてもかんたん。

より完璧に仕上げる為の組み立てのコツ

折角分解するのですから、基板を入れ替えるついでに色々イジってみましょう。そうそう壊れることは無いと思いますが、自己責任でよろしくおねがいします。

お掃除

現存するサターンパッドは古いものが多いです。特に初代サターン、Vサターン、Hiサターンのパッドを使いたい方は、分解したついでに掃除してください。プラパーツは歯ブラシと中性洗剤でガシガシ洗ってよーく水気を切って2〜3日干した後に組み立てると良いでしょう 。ゴムボタン、特に接点部分（裏側にある黒い丸）はエチルアルコール、手許に無い場合はCDやビデオテープ等のヘッドクリーナー液を使ってティッシュペーパーで拭いてから組み立てるとボタンの感度が結構かわります。

グリスを塗る

結構硬いので壊さないように気をつけつつ方向ボタンを外すと、上カバーにドーム状に盛り上がっている部分があります。そこにグリスを塗ると方向ボタンの入力が軽くなり、感触がよくなります。グリスはラジコン屋で買えるタミヤのセラミックグリスがおすすめです。方向ボタンはかなり固く取り付けられています。外す際にはくれぐれも壊さないように注意してください。あと、つけすぎてベタベタにしないようにお気をつけて。

製品データ：生産完了

品名

サターンパッドUSB化基板Ver5

型番

HSS-USB5

ケーブルの長さ

1.5ｍ

特徴

連射機能つき

スタートボタンは連射設定ボタン、9番ボタン何れかの排他選択

連射確認用青色LED（COOL PAD使用時のみ確認可能）

連射速度

秒約18発

価格

1900円
