次回生産分に盛り込む改良点の検証を行ってみた結果を書くページです。このページに対するご意見ご要望ご質問はBBSまでおねがいします。

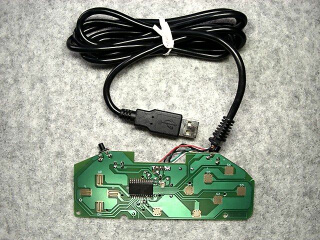

SSパッドUSB化基板の評価用が届きました。
今回はオリジナルSSパッド基板にあわせて、写真の通り方向キー部分のパターンをくし型に変更してあります。届いた基板は評価用なので接点部分が金メッキされていない銅剥き出し状態です。
くし型にすることで斜めの反応が良くなることは13日の実験で確認済みです。と、それで済ませてしまっては検証にならないので、もちろん今回届いた基板もパッドに組み込んでみました。効果としては絶大で斜めの反応は格段に良くなっています。

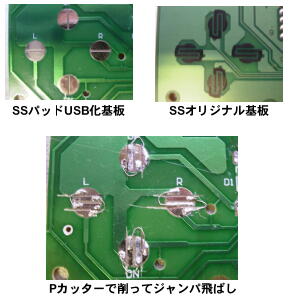

斜め方向の入りが悪いという事で、原因は十字キー部分のパターンがSS純正基板と異なるために起こるのではないかと指摘がありましたので検証しました。
かなり強引ではありますが基板をPカッターで削り取って元々のΦ型からSSパッドと同様の4本くし型に変更し、ジャンパを飛ばしました。
パターン上にハンダが乗ってしまっているので若干押した感触が悪くなってしまいましたが、使った感じは明らかに改造前と異なり斜め方向の感度がかなり良くなりました。やはりここが原因だったようです。
