PS-DPPケーブル

PS-DPPケーブル[ DPP-PS1 ]解説

文:研究員T

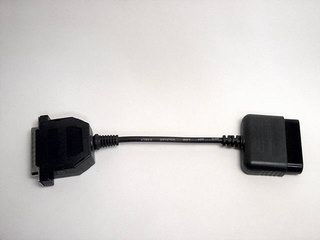

携帯に便利な1P専用 PS-DPPケーブルです。

PS-DPPケーブル シンプルな基本回路通りのPS-DPPケーブルです。電源はパラレルポートの信号線より採っていますので消費電力の大きなコントローラやマルチタップには対応しておりません、振動機能も未対応です。相性問題が発生し易いので予めご了承下さい。レスポンスは98系のOSでDirect Pad Pro 5.0を使用した場合にはMAX140回/秒の入力が可能です。

レスポンスデータにつきましては第四回 DPPケーブル追加調査をご参照下さい。

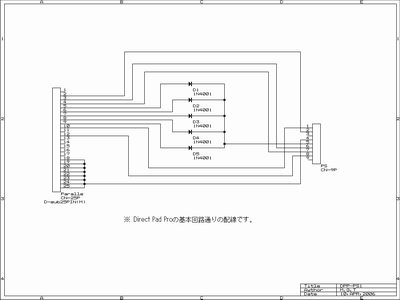

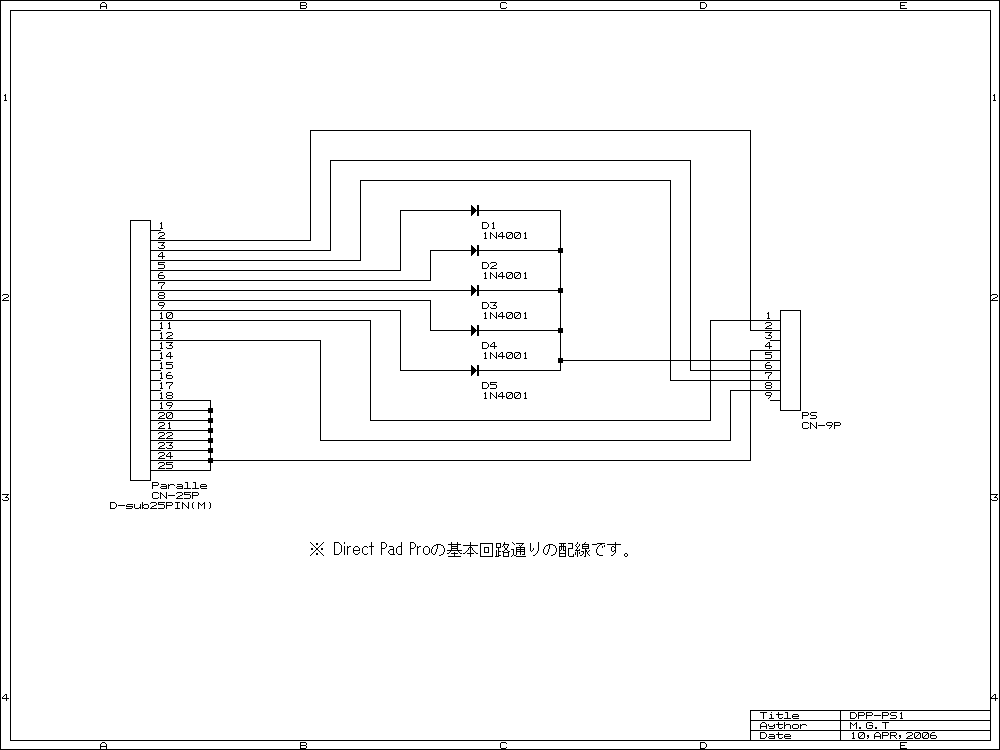

回路図

画像クリックで等寸表示

注意事項

DPPケーブル注意事項のページも参照して お使いのパソコンにパラレル端子が有るか必ずご確認下さい。

動作確認参考資料

Mother Board :Shuttle FV-24 +Psxpad ver 0.9の場合
型番 品名 動作状況 備考
SCPH-1080 デジタルパッド
SCPH-1200 デュアルショック
SCPH-110 デュアルショック PS-ONE専用
SCPH-10100 デュアルショック2初期型 × SCPH-10000付属品
SCPH-10100 デュアルショック2現行型
SCPH-1150 アナログコントローラ ×
HSP-123〜125 デュアルショック互換 HORI ANALOG SINDOU PAD
フジワークス技 デュアルショック互換
フジワークス極 デュアルショック2互換
CY-ARC2 デュアルショック2互換 サイバーガジェット
HP2-134 REAL ARCADE PRO.
NPC-101 白ネジコン

※ この表は特定の環境での動作確認であってあくまでも参考にしかなりません。
ご使用のマザーボードとPSパッドの組合わせによっては認識されない場合があります。動作を保証する物ではありません。

安定した動作を求める場合はUSB電源供給型のDPP-PS2をお薦めします。

製品データ:パラレルポート接続型PS-DPPケーブル<DPP-PS1>

品名
PS-DPPケーブル 1Player
ケーブルの長さ
10cm
D-sub25pinコネクタの固定ネジは有りません。
動作確認済ドライバ
Direct Pad Pro ver5.0(Windows98,98SE,Me用)
NTPADver2.01(Windows2000,WindowsXP)
Psxpad ver 0.8.2002.06.06c(Windows2000,WindowsXP)
Psxpad ver 0.9[αversion](Windows2000,WindowsXP)
※Psxpadは寄付ウェアです。今後のバージョンアップの為にも寄付をしましょう。
価格
600円
